  • 商品名称: 4-72/B4-72/F4-72系列离心通风机
  • 商品编号: 离心通风机4-72/B4-72/F4-72系列
  • 上架时间: 2011-10-03
  • 浏览次数: 5878

QQ交流

一、用途
4-72
型离 心通风机可作为一般工厂及大型建筑物的室内通风换气用,输送空气和其他不自燃的,对人体无害的、对钢材无腐蚀性的气体。B4-72
型风 机可作为易燃挥发性气体的通风换气用。气体内不许有粘性 物 质,所含尘土及硬质颗 粒物不大于150mg/m3,
气体温度不得超 过80οC。B4-72 型风机 的性能 与选用件及地基尺寸与4-72 型一致,可按其样本选择。该风机 结构基本与4-72 型相同,№2.8~6A 采用B35 型带法兰盘与底脚的电动机,№6~12C、D 电动机选用该表中与Y 系列对应的YB 系列,安装型式为B3。
二、型式
从电动机一 侧正视,叶轮顺时针旋转,称为右旋风机,以“右”表示;叶轮逆时针 旋转,称为左旋风机,以“左”表示。  风机的出口位置,以 机壳的出风口角度表示。4-72 型风机№2.8~6 出厂时均做成1 种型式,使用单位根据要求再安装成所需要的位置,订货时不需注 明。№2.8 出风口位  置调整范围0О~22.5О,间隔是45О。№3.2~6 出风 口位置调整范围0О~225О,间隔是225О,№8~12 出风口位置调整范围0О~225О,间隔是45О。№16、20 出风口 位置制成固定的三种:0О、90О、180О,不能调整,订货时需注明。风机的传动方式 有A、B、C、D 四种。4-72 型风机中,№2.8~6 采用A 式传动,№8~12 采用C、D 式传动,№16~20 采用B 式传动。
三、结构
4-72 型风机中№2.8~6 主要由叶轮、机壳、进风口等部分配  直联电机而组成。№8~20 除具有上 述部分外,还有传 动部分等。 (1)叶轮由10 个后倾的机翼型叶片、曲线型前盘和平板后盘组成。用钢板或铸铝 合金制 造,并经动、静平衡校正,空气性能良好,效率高、运转平稳。(2)机壳做成两种不同型 式。№2.8~12 机壳作成整体,不能拆开。№16~20 的机壳制成三开式,除沿中 分水平面分为两半外,上半部再沿中心线垂 直分为两半,用螺栓连接。 (3)进风口制成整 体,装于风机的侧面,与轴向平行的截面为曲线形状,能使气体顺利 进入叶轮,且损失较小。(4) 传动 部分由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成。

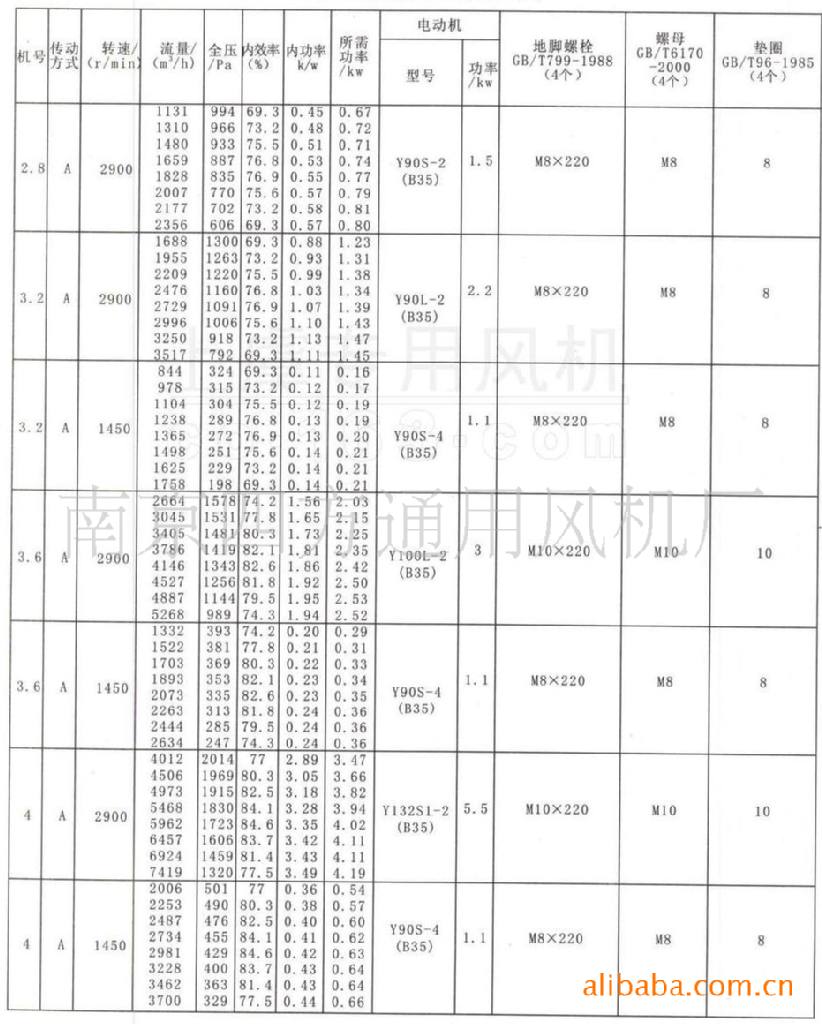

四、性能与选择
4-72№2.8A性能参数,转速:2900rpm,全压:994~606Pa、流量:1131~2356立方米/小时;电机功率:1.5KW

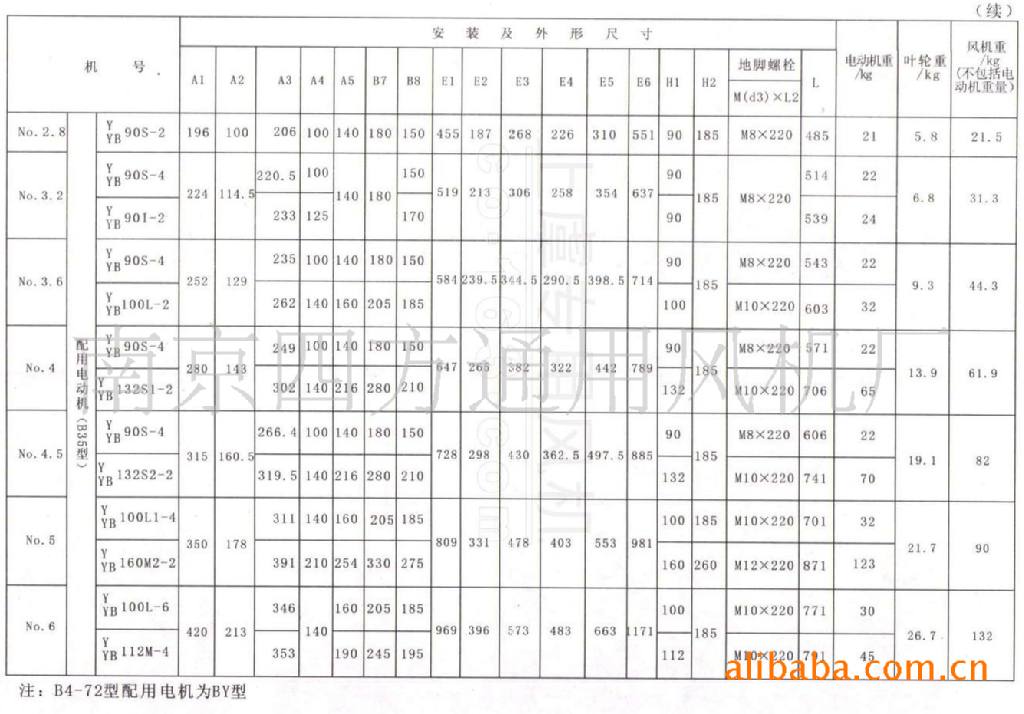

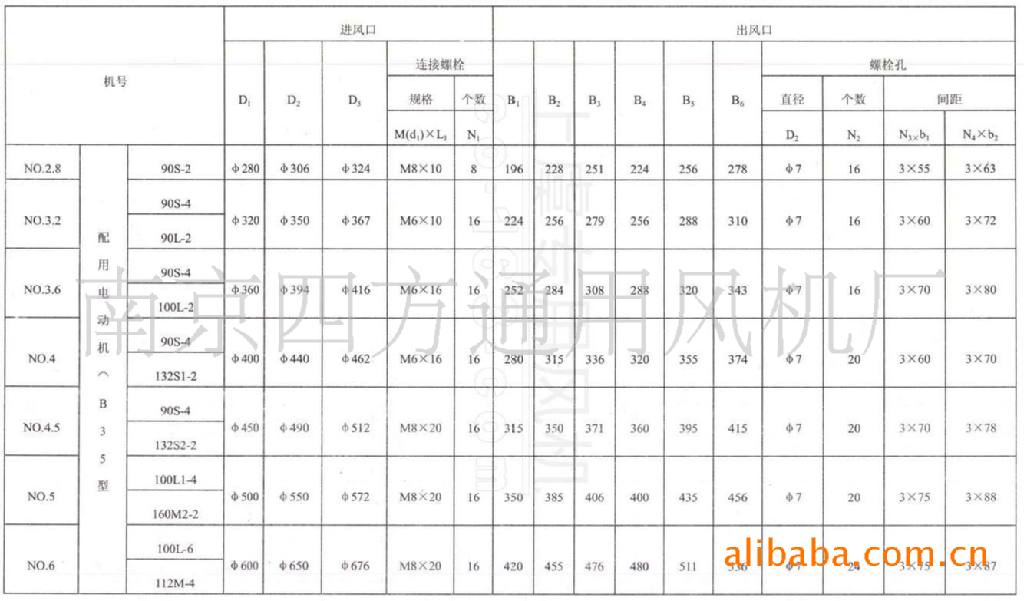

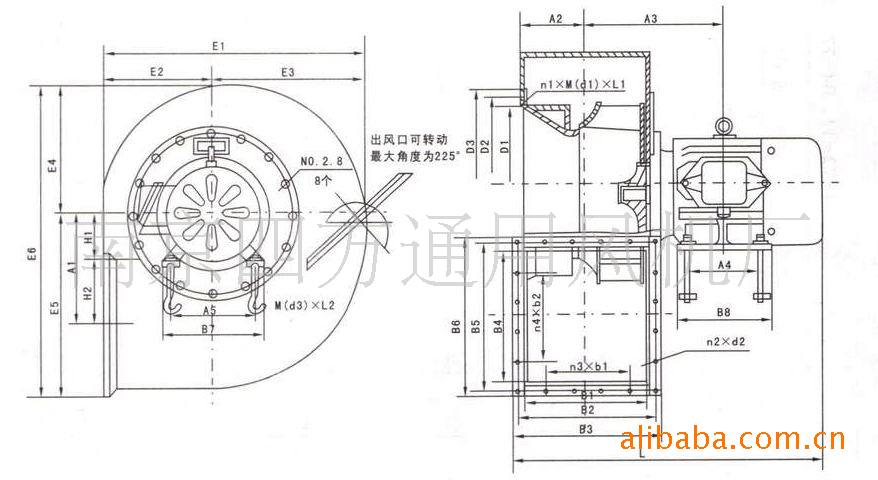

五、外形图及安装尺寸表







六、风机的安装与使用
在安装前首先应准备好安装用材料及工具,并对风机各部分的机件进行检查。对叶轮、主轴和轴承等更应

特别细致检查,如发现损伤、应该修好、然后用煤油清洗轴承箱内部。在安装操作的过程中必须注意以下

几点:
1.
一些接合面上,为防止生锈、减少拆卸困难,应涂上润滑脂或机械油。
2.
接合面的螺栓时,如有定位销钉应先上好销钉,
再拧紧螺栓。
3.检查机壳内及其他壳体内部,不 应有掉入的遗留的工 具和杂物。
安装要求
1.安装风机时,输气管道的重量不应加在机壳上,按图纸校正进风口与叶轮之间间隙尺寸、而且保持轴水

平位置。
2.
安装进风口管道时,可以直接利用进 风 口 本身的螺栓联接,此时进风口的固定是靠三个沉头螺钉。
3.
出口被安装成某一角 度时,后 圆盘适 当地旋转能保持牌在水平位置,其中№8
~12角钢法兰面应保持水

平。
4
.安装№8
~12D
式风机时,利用千分表和赛尺,测量风机主轴和电机轴的同轴度及联轴器两端面不平行

度。两轴不平行度允差为0.05mm。联轴器 两端面不 平行度允差为0.1mm
5.
风机安装完成后,用手或杠杆拨动 转子,检查是否有过紧或碰察的现象,在没有这些现象时方可试转。
6.电机安装后,安装皮带轮或联轴器护罩,如进气口处不接进气管道时,也需要加添防护网或其它 安全装

置(用户自备)。其它部件按图样安装。
由于风机的主轴 转 速n
与内功率N
之 间有如下关系


因此在电机容量不改变时,主轴转速不宜改变。若主轴转速增大,电机有过负荷被烧毁的危险。
风机所采用电机的 功率,系指在特定工况下,加 上机械损失与应有的储备量而言,并非出风口全开时所需

的功率。如 风机的出 口或入口不接管路或未 加外界阻力而进行空运转,则电机 也有烧毁的危险。为安全起

见,应在风机的出口或入口管路中加上阀 门,起动电机时将其关闭,运转后将阀门慢慢开启,达到规定工

况为止,并注意电机电流量是否超过规定值。
七、风机的维护
(一)风机维护 工作制度
风机维护人员必须注意下列几点:
1.
只有在风机设备完全正常的情况下方可运转。
2.
如风机设备在检修后开动时,则需注意风机各部位是否正常。
3.
定期清 除风机及气 体输送管道内 部的灰尘、污垢及水等杂质,并防止锈蚀。
4. 对风机设备的修理。不 许在运转中进行。
(二)风 机 正常运转中的注意事项
1.如发现流量过大,不符使用要求, 或短时间内需要较小的流量, 可利用 节流装置进行调节。
2. 对 温度计及油 标的 灵敏性定期检查。
3. 在风机的开车、停车或运转过 程中,如发现不正常现 象时,应立即进行检查。
4. 对检查发现的小故 障、应及时查明原因,设法消除或处理;如小故障不能消除,或发现大故障时,应

立即进行检修。
5.
除每 次拆修后应更换润滑油外,还应定期更换润滑油。
(三)风机的主要故障及原因
风机的主要故障有:
1.
轴承箱振动剧烈
① 风机轴与电机 轴 不  同心,联轴器装歪。
②机壳或进风口与叶轮摩擦。
③基础的刚度不够或不牢固。
④叶轮铆钉松动或轮盘变形。
⑤叶轮轴盘与轴松动,联轴器螺栓活动。
⑥机壳与支架、轴承箱与支架、轴承箱盖与底座等联接螺栓松动。
⑦风机进出气管道的安装不良。
⑧转子不平衡。
⑨管网过细、风速过快。
2.
轴承温升过高
①轴承箱振动剧烈。
②润滑油脂质量不良、变质、含有灰尘、粘砂、污垢等杂质。
③轴承箱盖座联接螺栓的紧力过 大或过小。
④轴与滚动轴承安装歪斜,前后二轴承 不同心。
⑤滚动轴承损坏。
3. 电机电流过大和温升过高
①开车时进气管内闸门或节流阀未关严。
②流量超过规定 值或风管漏 气。
③风机输 送气体密度过大,使压力过大。
④电机输入电压过低或电源单相断电。
⑤联轴器联接不正,皮圈过紧或间隙不匀。
⑥受轴承箱剧烈振动的影响。

八、订货须知

1. 订货时须注 明风机的机号、转速、风压、风量、出风口角度、旋转方 向以及电机型号、规格
